Aplikasi Transisitor Unipolar

 PembersihToilet Otomatis

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Video

6. Download File

1. Tujuan[Back]

• Mengetahui dan Memahami Aplikasi Transistor Unipolar
• Dapat membuat simulasi aplikasi Transistor unipolar dengan judul "Pembersih Toilet Otomatis"
• Mampu menjelaskan prinsip kerja dari "Pembersih Toilet Otomatis"

2. Alat dan Bahan[Back]

A. Alat

• Baterai

Baterai 9 V berfungsi sebagai sumber energi listrik yang digunakan dalam simulasi ini.

• Power Supply

Power Supply berfungsi sebagai sumber energi listrik untuk menyuplai tegangan atau arus listrik

• Voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

B. Bahan

• Resistor 1K



Specifications
Resistance (Ohms)	1K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

• Resistor 3K



Specifications
Resistance (Ohms)	1K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

• Relay 12V

A. Konfigurasi PIN Relay

Nomor PIN	Nama Pin	Deskripsi
1	Coil End 1	Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground
2	Coil End 2	Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground
3	Common (COM)	Common terhubung ke salah satu Ujung Beban yang akan dikontrol
4	Normally Close (NC)	Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu
5	Normally Open (NO)	Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu

B. Spesifikasi :

• Trigger Voltage (Voltage across coil) : 12V DC
• Trigger Current (Nominal current) : 70mA
• Maximum AC load current: 10A @ 250/125V AC
• Maximum DC load current: 10A @ 30/28V DC
• Compact 5-pin configuration with plastic moulding
• Operating time: 10msec Release time: 5msec
• Maximum switching: 300 operating/minute (mechanically)

• Tr. Unipolar (MOSFET 2N7000)



    Spesifikasi dari 2N7000 :

             ·         Small signal N-Channel MOSFET

                   ·         Drain-Source Voltage (VDS) is 60V

                   ·         Continuous Drain Current (ID) is 200mA

                   ·         Pulsed Drain Current (ID-peak) is 500mA

                   ·         Gate threshold voltage (VGS-th) is 3V

                   ·         Gate-Source Voltage is (VGS) is ±20V

                   ·         Turn ON and Turn off time is 10ns each

                   ·         Available in To-92 Package

                             Konfigurasi 2N7000 :

• Potentiometer (POT)

                  Spesifikasi Potentiometer:

    ·         Jenis: Rotary a.k.a Radio POT

    ·         Tersedia dalam nilai resistansi yang berbeda seperti 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.

    ·         Peringkat Daya: 0.3W

    ·         Tegangan Input Maksimum: 200Vdc

    ·         Kehidupan Rotasi: 2000K siklus

                 Konfigurasi potentiometer:

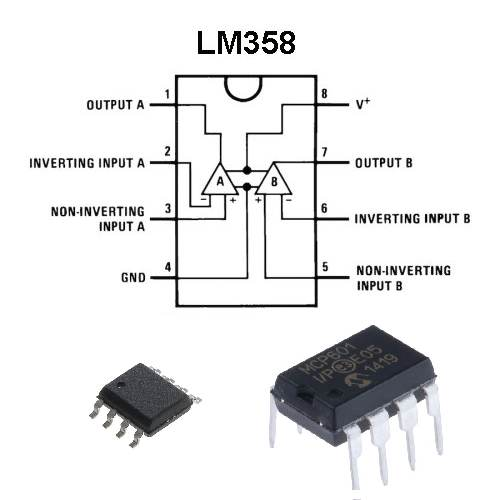

• LM358

A. Spesifikasi

• Short Circuit Protected Outputs

• True Differential Input Stage

• Single Supply Operation: 3.0 V to 32 V

• Low Input Bias Currents

• Internally Compensated

• Common Mode Range Extends to Negative Supply

• Single and Split Supply Operation

• ESD Clamps on the Inputs Increase Ruggedness of the Device without Affecting Operation

• NCV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q100 Qualified and PPAP Capable

• These Devices are Pb−Free, Halogen Free/BFR Free and are RoHS Compliant

• Sensor Infrared

A. Konfigurasi Pin

Pin Name	Description
VCC	Power Supply Input
GND	Power Supply Ground
OUT	Active High Output

B. Spesifikasi

• 5VDC Operating voltage

• I/O pins are 5V and 3.3V compliant

• Range: Up to 20cm

• Adjustable Sensing range

• Built-in Ambient Light Sensor

• 20mA supply current

• Mounting hole

• Size: 50 x 20 x 10 mm (L x B x H)

•  Hole size: φ2.5mm

C. Grafik Respon

Gambar grafik respon Sensor Infrared



• Sound Sensor



      Spesifikasi dari Sound Sensor:

        ·         Tegangan kerja: DC 3.3-5V

        ·         Sensitivitas yang Dapat Disesuaikan

        ·         Dimensi: 32 x 17 mm

        ·         Indikasi keluaran sinyal

        ·         Output sinyal saluran tunggal

        ·         Dengan lubang baut penahan, pemasangan yang mudah

        ·         Mengeluarkan level rendah dan sinyal menyala ketika ada suara

        ·         Output berupa digital switching output (0 dan 1 high dan low)

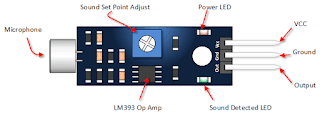

Konfigurasi Sound Sensor   :



 Grafik Sound Sensor

• LED



  a. Spesifikasi :


  * Superior weather resistance

  * 5mm Round Standard Directivity


  * UV Resistant Eproxy

  * Forward Current (IF): 30mA

  * Forward Voltage (VF): 1.8V to 2.4V

  * Reverse Voltage: 5V

  * Operating Temperature: -30℃ to +85℃

  * Storage Temperature: -40℃ to +100℃

  * Luminous Intensity: 20mcd

  b. Konfigurasi Pin :

  * Pin 1 : Positive terminal of LED

  * Pin 2 : Negative terminal of LED

• Motor DC

A. Konfigurasi PIN

No:	Pin Name	Description
1	Terminal 1	A normal DC motor would have only two terminals. Since these terminals are connected together only through a coil they have not polarity. Revering the connection will only reverse the direction of the motor
2	Terminal 2



• Voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

• Logic State

• Ground

Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

3. Dasar Teori[Back]

• RESISTOR

Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :

Simbol Resistor

Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :

Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan.

Di dalam resistor, terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini :

Sebagian besar resistor yang kita lihat memiliki empat pita berwarna . Oleh karena itu ada cara membacanya seperti ketentuan dibawah ini :

1. Dua pita pertama dan kedua menentukan nilai dari resistansi

2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi.

3. Dan terakhir, pita keempat menentukan nilai toleransi.

Rumus Resistor:

Seri : R_total = R₁ + R₂ + R₃ + ….. + R_n

Dimana :
Rtotal = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

Paralel: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ + ….. + 1/R_n

Dimana :
R_total = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

• Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :

Gambar Simbol Dioda

Cara Kerja Dioda

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

A. Kondisi tanpa tegangan

Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

B. Kondisi tegangan positif (Forward-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

C. Kondisi tegangan negatif (Reverse-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

3. Rumus

• Transistor NPN

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:

Simbol Transistor NPN BC547

Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:

Rumus dari Transitor adalah :

h_FE = iC/iB

dimana, iC = perubahan arus kolektor

iB = perubahan arus basis

h_FE = arus yang dicapai

Karakteristik Input

Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

 Karakteristik Output

Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Gelombang I/O Transistor

• Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya.

• OP-AMP

Simbol





Berfungsi sebagai penguat atau pembanding tegangan input dengan output.





Karakteristik IC OpAmp

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu



Karakteristik IC OpAmp

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu


Inverting Amplifier

 Rumus:

NonInverting

 Rumus:

Komparator

Rumus:

Adder

Rumus:

Bentuk Gelombang

• Sensor Infrared

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar. Sensor infrared memiliki simbol seperti gambar di bawah ini :

Prinsip Kerja Sensor Infrared



Gambar 1. Ilustrasi prinsip kerja sensor infrared

Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.

Gambar 2. Rangkaian dasar sensor infrared common emitter yang menggunakan led infrared dan fototransistor

Grafik Respon Sensor Infrared



Gambar 4. Grafik respon sensor infrared

Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

• Sound Sensor

Modul sensor suara memberikan cara mudah untuk mendeteksi suara dan umumnya digunakan untuk mendeteksi intensitas suara. Modul ini dapat digunakan untuk keamanan, sakelar, dan pemantauan aplikasi. Akurasinya dapat dengan mudah disesuaikan untuk kenyamanan penggunaan. Ini menggunakan mikrofon yang memasok input ke amplifier, detektor puncak dan penyangga.



                  Logo  Sound Sensor  di proteus:

Grafik Respon Sensor Sound

• Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A. Relay memiliki simbol seperti gambar di bawah ini :

Gambar Simbol Relay


Kapasitas Pengalihan Maksimum:

Cara Kerja Relay :

1. Apabila coil diberikan arus listrik, maka akan timbul gaya elektromagnetik yang dapat menarik armature untuk merubah switch contact point.
2. Apabila coil tersebut sudah tidak dialiri arus listrik, maka Armature akan kembali lagi ke posisi Normally Close.
3. Umumnya, coil yang digunakan oleh relay untuk mengubah switch contact point ke posisi NC hanya membutuhkan arus listrik yang kecil.

• Light Emitting Code (LED)

  Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

    Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Simbol dan Bentuk LED (Light Emitting Diode)

Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya

• LAMP

Sebuah Pilot lamp atau dalam bahasa indonesia lampu pilot merupakan sebuah lampu  LED  yang biasa digunakan sebagai lampu indikator dalam rangkaian sebuah alat atau mesin. Pilot lamp tersebut dapat bekerja sebagai mestinya jika dialiri daya daya AC sebesar 220 VAC dengan toleransi 110 –240 V AC. Warna yang dihasilkan Pilot  lamp ini adalah lapu putih.

• Motor DC

     Motor DC adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

Simbol DC Motor :

Cara Kerja Motor DC :

        Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.Kecepatan putar motor DC (N) dirumuskan dengan Persamaan berikut.

• Logic State

Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

• Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini:

Gambar Simbol Baterai

• Power Supply

Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :

Gambar simbol power supply

4. Percobaan[Back]

A. Prosedur Percobaan

Step 1:SUSUN dan SIAPKAN KOMPONEN

Step 2:RANGKAI KOMPONEN

Step 3: BUAT SIMULASI PADA PROTEUS

Step 4: MENCOBA RANGKAIAN

Step 5: MENERAPKAN RANGKAIAN

B. Rangkaian Simulasi

• Foto Rangkaian

Saat tidak aktif

Saat Aktif

• Prinsip Kerja

A. Prinsip Kerja Sensor Infrared

Saat Logic state berlogika 0, artinya sensor infrared belum mendeteksi manusia, sehingga arus yang keluar dari kak Vout infrared yang diumpankan ke resistor R13 terbaca sebesar 8,61 mV yang juga merupakan tegangan untuk kaki non iverting pada rangkaian op-amp detektor non inverting. Sedangkan untuk kaki inverting, tegangan yang terbaca sebesar +773mV. Kemudian dengan menggunakan rumus op-amp detektor non iverting yaitu ED=(Vnon inverting - V inverting).Aol yang sangat besar dan didapatkan hasil tegangan output yang terbaca sebesar -12 V dan merupakan -Vsaturasi. Kemudian dari Vo rangkaian detektor diumpankan ke resistor R13 dan diperkecil arusnya serta diteruskan ke kaki gate Q3. Sehingga tegangan yang terbaca di kaki Gate Q3 yaitu sebesar -12,9 V. Seperti yang kita ketahui, bahwa tegangan tersebut belum cukup untuk mengaktifkan mosfet Q3 dan menyebabkan tidak adanya arus yang mengalir dari power supply +12V ke RL2, ke kaki drain dan ke kaki source terus ke ground. Dengan tidak adanya arus yang mengalir, maka switch relay masih berada di sebelah kanan dan rangkaian tidak membentuk loop dan LED mati dan penutup toilet duduk masih tertutup .

Saat Logic state berlogika 1, artinya sensor infrared sudah mendeteksi manusia, sehingga arus yang keluar dari kak Vout infrared yang diumpankan ke resistor R13 terbaca sebesar +MAXmV yang juga merupakan tegangan untuk kaki non iverting pada rangkaian op-amp detektor non inverting. Sedangkan untuk kaki inverting, tegangan yang terbaca sebesar +786mV. Kemudian dengan menggunakan rumus op-amp detektor non iverting yaitu ED=(Vnon inverting - V inverting).Aol yang sangat besar dan didapatkan hasil tegangan output yang terbaca sebesar +11 V dan merupakan +Vsaturasi. Kemudian dari Vo rangkaian detektor diumpankan ke resistor R11 dan diperkecil arusnya serta diteruskan ke kaki gate Q3. Sehingga tegangan yang terbaca di kaki Gate Q3 yaitu sebesar +11 V. Seperti yang kita ketahui, bahwa tegangan tersebut cukup untuk mengaktifkan mosfet Q3 dan menyebabkan adanya arus yang mengalir dari power supply +12V ke relay, ke kaki drain dan ke kaki source terus ke ground. Dengan adanya arus yang mengalir, maka switch relay berada di sebelah kiri dan rangkaian membentuk loop dan LED hidup dan penutup toilet duduk terbuka.

B. Prinsip Kerja Sensor Sound

Saat Logic state berlogika 0, artinya sensor sound belum mendeteksi manusia mengatakan selesai, sehingga arus yang keluar dari kak Vout infrared yang diumpankan ke resistor R16 terbaca sebesar 8,61 mV yang juga merupakan tegangan untuk kaki non iverting pada rangkaian op-amp detektor non inverting. Sedangkan untuk kaki inverting, tegangan yang terbaca sebesar +773mV. Kemudian dengan menggunakan rumus op-amp detektor non iverting yaitu ED=(Vnon inverting - V inverting).Aol yang sangat besar dan didapatkan hasil tegangan output yang terbaca sebesar -12 V dan merupakan -Vsaturasi. Kemudian dari Vo rangkaian detektor diumpankan ke resistor R14 dan diperkecil arusnya serta diteruskan ke kaki gate Q4. Sehingga tegangan yang terbaca di kaki Gate Q4 yaitu sebesar -12,9 V. Seperti yang kita ketahui, bahwa tegangan tersebut belum cukup untuk mengaktifkan mosfet Q4 dan menyebabkan tidak adanya arus yang mengalir dari power supply +12V ke relay, ke kaki drain dan ke kaki source terus ke ground. Dengan tidak adanya arus yang mengalir, maka switch relay masih berada di sebelah kanan dan rangkaian tidak membentuk loop dan keran air off.

Saat Logic state berlogika 1, artinya sensor sound sudah mendeteksi manusia mengatkaan selsai, sehingga arus yang keluar dari kaki Vout sensor sound yang diumpankan ke resistor R16 terbaca sebesar +MAXmV yang juga merupakan tegangan untuk kaki non iverting pada rangkaian op-amp detektor non inverting. Sedangkan untuk kaki inverting, tegangan yang terbaca sebesar +786mV. Kemudian dengan menggunakan rumus op-amp detektor non iverting yaitu ED=(Vnon inverting - V inverting).Aol yang sangat besar dan didapatkan hasil tegangan output yang terbaca sebesar +11 V dan merupakan +Vsaturasi. Kemudian dari Vo rangkaian detektor diumpankan ke resistor R14 dan diperkecil arusnya serta diteruskan ke kaki gate Q4. Sehingga tegangan yang terbaca di kaki Gate Q4 yaitu sebesar +11 V. Seperti yang kita ketahui, bahwa tegangan tersebut cukup untuk mengaktifkan mosfet Q4 dan menyebabkan adanya arus yang mengalir dari power supply +12V ke relay, ke kaki drain dan ke kaki source terus ke ground. Dengan adanya arus yang mengalir, maka switch relay berada di sebelah kiri dan rangkaian membentuk loop dan keran air on.

5. Video[Back]

6. Download File[Back]

• Download HTML klik disini
• Download Rangkaian klik disini
• Download Video klik disini
• Download Data Sheet Resistor 10k klik disini
• Download Data Sheet Resistor 220 ohm klik disini
• Download Data Sheet Dioda 1N4001 klik disini
• Download Data Sheet Transistor 2N7000 klik disini
• Download Data Sheet Sensor Infrared klik disini
• Download Data Sheet Sensor Sound klik disini
• Download Data Sheet LM358 Klik Disini
• Download Data Sheet Relay 12V klik disini
• Download Datasheet LED klik disini
• Download Data Sheet Motor DC klik disini
• Download File Library Sensor Infrared klik Disini
• Download File Library Sensor Sound klik Disini
