Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

Generator DC

Generator DC atau generator arus searah (DC) adalah salah satu jenis mesin listrik, dan fungsi utama mesin generator DC adalah mengubah energi mekanik menjadi listrik DC Proses perubahan energi menggunakan prinsip gaya gerak listrik yang diinduksi secara energi. Diagram Generator DC ditampilkan di bawah.

B. Bahan

Resistor 15 K

Specifications
Resistance (Ohms)	15K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

Resistor 10 K

Specifications
Resistance (Ohms)	10K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

Resistor 5 K

Specifications
Resistance (Ohms)	5K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

Resistor 4K

Specifications
Resistance (Ohms)	4K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

Resistor 3K

Specifications
Resistance (Ohms)	3K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

Resistor 2K

Specifications
Resistance (Ohms)	2K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

Resistor 1K

Specifications
Resistance (Ohms)	1K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Compliant

OP AMP

A. Spesifikasi :

* large input voltage range

* no latch-up

* high gain

* short-circuit protection

* no frequency compensation required

* same pin configuration as UA709

B. Konfigurasi Pin :

* Pin 1 : Offset null 1

* Pin 2 : Inverting input

* Pin 3 : Non inverting input

* Pin 4 : Vcc (-)

* Pin 5 : Offset null 2

* Pin 6 : Output

* Pin 7 : Vcc (+)

* Pin 8 : N.C.

Power Inverter

gambar 2. Power Inverter di Proteus gambar 3. Contoh Power Inverter

Inverter berfungsi sebagai converter daya listrik yang mampu mengonversikan arus searah atau DC (Direct Current) menjadi arus bolak-balik atau AC (Alternating Current), atau juga sebaliknya dengan efektivitas yang sama.

Tidak hanya berfungsi sebagai pengubah arus listrik, rangkaian inverter juga dapat dimanfaatkan untuk mengatur atau menstabilkan tegangan dari keluaran arus listrik yang dihasilkan. Dalam rangkaian inverter kita bisa melakukan semua kebutuhan pengaturan, mulai dari frekuensi, ampere, torsi, kecepatan dan masih banyak lagi. Jadi, dapat dikatakan jika kita menggunakan inverter, tegangan yang dihasilkan akan tetap stabil dan dapat diatur sesuai kebutuhan. Berbeda dengan stabilizer yang hanya berfungsi menstabilkan arus tanpa mampu mengubah tegangan.

Voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

Ground
Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

3. Dasar Teori [Back]

Penguat operasional dapat digunakan untuk membentuk berbagai jenis sumber yang dikendalikan. Tegangan input dapat digunakan untuk mengontrol tegangan atau arus keluaran, atau arus input dapat digunakan untuk mengontrol tegangan atau arus keluaran. Jenis koneksi ini cocok untuk digunakan di berbagai sirkuit instrumentasi. Bentuk setiap jenis sumber yang dikendalikan disediakan berikutnya.

A. Sumber Tegangan Terkendali

Tegangan Suatu bentuk ideal dari sumber tegangan yang output V-nya dikontrol oleh tegangan input V, Gambar 15.16. Tegangan output terlihat tergantung pada tegangan input (kali faktor skala k).

Gambar 15.16 Sumber tegangan terkontrol tegangan ideal

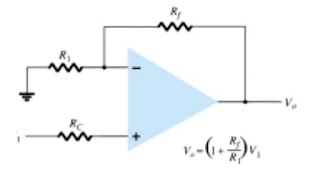

Jenis rangkaian ini dapat dibangun menggunakan op-amp seperti yang ditunjukkan pada Gambar 15.17. Dua versi dari rangkaian ditampilkan, satu menggunakan input pembalik, yang lain input non-pembalik. Untuk hubungan Gambar 15.17a, tegangan output adalah

(15.7)

(a)

(b)

(a) Gambar 15.17 Praktik sirkuit sumber tegangan terkontrol tegangan praktis

sedangkan Gambar. 15.17(b) menghasilkan

(15.8)

B. Sumber Arus Terkendali Tegangan

Bentuk sirkuit ideal yang menyediakan arus keluaran yang dikendalikan oleh tegangan input adalah Gambar 15.18 Arus keluaran tergantung pada tegangan input. Sebuah rangkaian praktis dapat dibangun, seperti pada Gambar 15.19, dengan arus keluaran melalui resistor beban RL dikontrol oleh tegangan input V, Arus melalui resistor beban R. dapat dilihat menjadi

(15.9)

Gambar 15.18 Sumber Arus Ideal Terkendali Tegangan

Gambar 15.19 Sumber arus terkontrol tegangan praktis

C. Sumber Tegangan Terkendali Arus

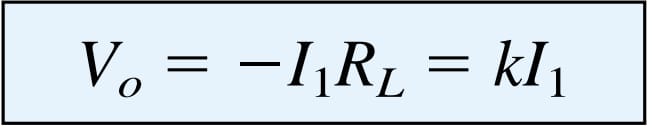

Bentuk ideal sumber tegangan yang dikendalikan oleh arus input ditunjukkan pada Gambar 15.20 Tegangan keluaran tergantung pada arus input Bentuk praktis dari rangkaian dibangun menggunakan op-amp seperti yang ditunjukkan pada Gambar 15.21. Tegangan keluaran terlihat sebagai

( 15.10)

Gambar 15.20 Sumber Tegangan ideal Terkendali Arus

Gambar 15.21 Bentuk praktis dari kendali-arus sumber tegangan

D. Sumber Arus Terkendali Terkini

Bentuk ideal dari suatu rangkaian yang memberikan arus keluaran bergantung pada arus input ditunjukkan pada Gambar 15.22. Dalam tipe sirkuit ini, arus keluaran disediakan bergantung pada arus input. Bentuk praktis dari rangkaian ditunjukkan pada Gambar. 15.23. Input saat ini /, dapat ditampilkan untuk menghasilkan arus keluaran I, sehingga

Gambar 15.22 Sumber Arus Ideal Terkendali Terkini

Gambar 15.23 Bentuk praktis dari sumber arus yang dikendalikan arus.

(15.11)

4. Percobaan [Back]

A. Prosedur Percobaan

Step 1:SUSUN dan SIAPKAN KOMPONEN

Step 2:RANGKAI KOMPONEN

Step 3: BUAT SIMULASI PADA PROTEUS

Step 4: MENCOBA RANGKAIAN

Step 5: MENERAPKAN RANGKAIAN

B. Rangkaian Simulasi

Foto Rangkaian

Prinsip Kerja

Tegangan Mengalir dari rangkaian non inverting kemudia dilanjutkan ke rangkian feedback dan menghasilkan V0 yang terbaca pada DC Volmeter dan bisa juga mencari Io. Sedangkan untuk kaki inverting dihubungkan dengan resistor atau langung ke ground.

5. Video [Back]

6. Example [Back]

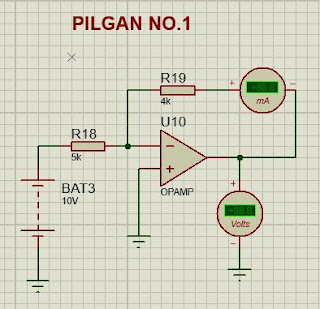

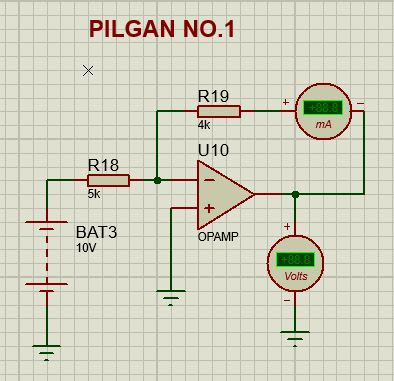

1. Berdasarkan Gambar di bawah ini, Tentukanlah nilai IL !
