1. Untuk mengetahui informasi dan daftar nomor IC yang umum digunakan sebagai multiplexer, encoder, demultiplexer, dan decoder.
2. Mengetahui salah satu bentuk rangkaian dari multiplexer.
A. Alat
1 Logic Probe
Logic probe atau logic tester adalah alat yang biasa digunakan untuk menganalisa dan mengecek status logika (High atau Low) yang keluar dari rangkaian digital. Objek yang diukur oleh logic probe ini adalah tegangan oleh karena itu biasanya rangkaian logic probe harus menggunakan tegangan luar (bukan dari rangkaian logika yang ingin diukur) seperti baterai. Alat ini biasa digunakan pada IC TTL ataupun CMOS (Complementary metal-oxide semiconductor).
Logic probe menggunakan dua lampu indikator led yang berbeda warna untuk membedakan keluaran High atau Low. Yang umum dipakai yaitu LED warna merah untuk menandakan output berlogika HIGH (1) dan warna hijau untuk menandakan output berlogika LOW(0).
1. Gerbang OR 7432
Pins | Description |
Pin 1 | It is connected to the Input(A) of OR Gate 1 |
Pin 2 | Input(B) of OR Gate 1 |
Pin 3 | It is connected to the Output(Y) of OR Gate 1 |
Pin 4 | Input(A) of OR Gate 2 |
Pin 5 | Input(B) of OR Gate 2 |
Pin 6 | This pin provides the Output(Y) of OR Gate 2 |
Pin 7 | Ground Pin which used to provide the power supply to the IC. |
Pin 8 | It is connected to the Output(Y) of OR Gate 3 |
Pin 9 | It is connected to the Input(A) of OR Gate 3 |
Pin 10 | Input(B) of OR Gate 3 |
Pin 11 | It is the output(Y) pin of the OR Gate 4 |
Pin 12 | It is the input(A) pin of the OR Gate 4 |
Pin 13 | It is the input(B) pin of the OR Gate 4 |
Pin 14 | It is Vcc pin which used to provide the power supply to the IC. |
- Dual Input OR Gate – Quad Package
- Supply Voltage: 5 to 7V
- Input Voltage: 5 to 7V
- Operating temperature range -55°C to 125°C
- Available in 14-pin PDIP package
- Type: CMOS
- Voltage Rating: 5VDC
- Temperature Rating: -65 to 165 Deg C
- Mounting: Through Hole
8.4 Application-Relevant Information
Tabel 8.12 mencantumkan nomor jenis IC yang umum digunakan yang digunakan sebagai multiplexer, encoder, demultiplexer dan decoder. Informasi yang relevan dengan aplikasi seperti diagram koneksi pin, tabel kebenaran, dll., Di Hal yang lebih populer dari jenis nomor ini diberikan di situs web pendamping.
- Gambar Rangkaian
- Prosedur percobaan
1. persiapkan alat dan bahan
2. perhatikan datasheet pada setiap komponen rangkain
3. rangkailah komponen-komponen yang ada sesuai dengan datasheet
4. pastikan rangkaian berjalan dengan kondisi yang diinginkan
- Prinsip Kerja Rangkaian
Multiplexer 16-ke-1 dapat dibangun dari dua multiplekser 8-ke-1 yang memiliki input ENABLE. Input ENABLE diambil sebagai variabel seleksi keempat yang menempati posisi MSB. Ketika S3 dalam status logika '0', multiplexer atas diaktifkan dan multiplexer bawah dinonaktifkan. Jika kita mengingat tabel kebenaran dari fungsi Boolean empat variabel, S3 akan menjadi '0' untuk delapan entri pertama dan '1' untuk delapan entri yang tersisa. Oleh karena itu, ketika S3 = 0 output akhir akan menjadi salah satu input dari D0 ke D7, tergantung pada status logika S2, S1 dan S0. Demikian pula, ketika S3 = 1 output akhir akan menjadi salah satu input dari D8 ke D15, sekali lagi tergantung pada status logika S2 , S1 dan S0. Oleh karena itu sirkuit mengimplementasikan tabel kebenaran dari multiplekser 16-ke-1.
- Download HTML klik disini
- Download rangkaian klik disini
- Download video klik disini

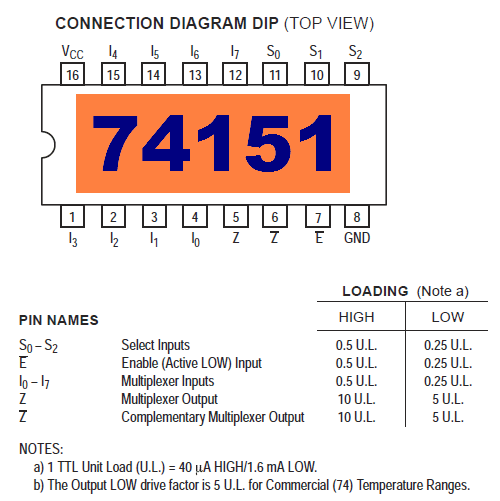

- Download datasheet IC74151 klik disini
- Download datasheet gerbang OR 7432 klik disini
